KL divergence python ver测试报告

1.黑盒测试

1) ver.python

测试代码：kldiv-lywu

环境依赖：MDanalysis

测试输入：

{

top_ref = "./demo/step1/1-D2_DA_WT/prot.pdb"
traj_ref = ["./demo/step1/1-D2_DA_WT/run1/traj.dcd", "./demo/step1/1-D2_DA_WT/run2/traj.dcd"]
top_test = "./demo/step1/2-D2_BRC_WT/prot.pdb"
traj_test = ["./demo/step1/2-D2_BRC_WT/run1/traj.dcd", "./demo/step1/2-D2_BRC_WT/run2/traj.dcd"]

}##两个体系：1-D2作为参考体系&2-D2作为测试体系

测试命令：python kldiv_example_usuage.py

测试输出：

{

	resid	resname	kl_div
7	9	LEU	0.166126
71	73	ARG	0.179004
128	130	VAL	0.371105

##from kl_div_res.csv，排除kl_div等于0的

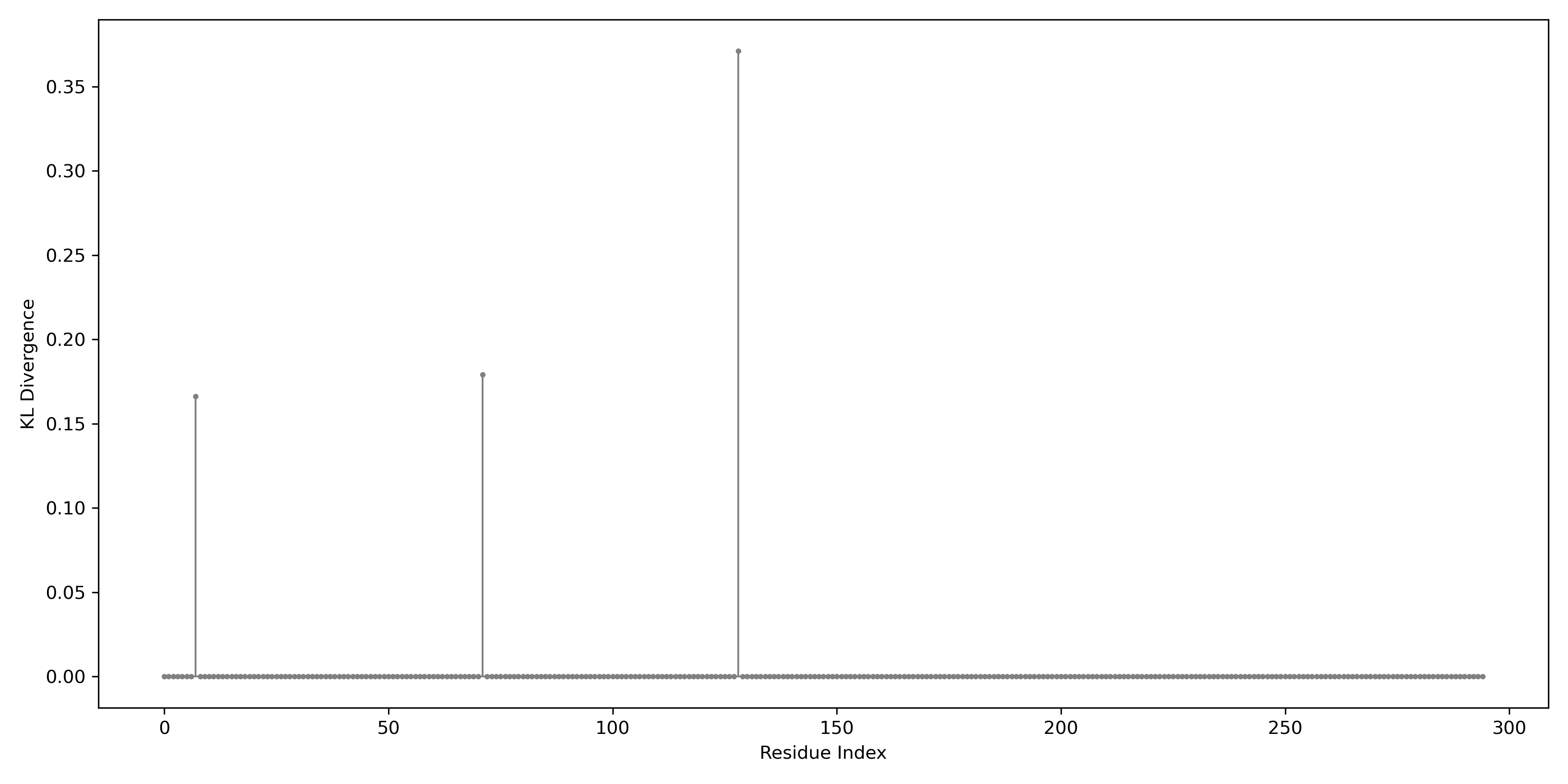

##from kldiv_example_usuage.png

}

2)ver.matlab

测试代码：AlloCraft-main

环境依赖：Bioinformatics toolbox，MDprot，VMD

测试输入：

{

testdir：~/demo/step1/2-D2_BRC_WT
refdir: ~/demo/step1/
databasePath: ~/demo/step1/database
##其他参数保持默认

}##由input_kldiv载入给出

测试命令：

addpath:{

src;
util;

}##这里说明其他的代码是供MI使用的

input_kldiv

kldivMain

测试输出：

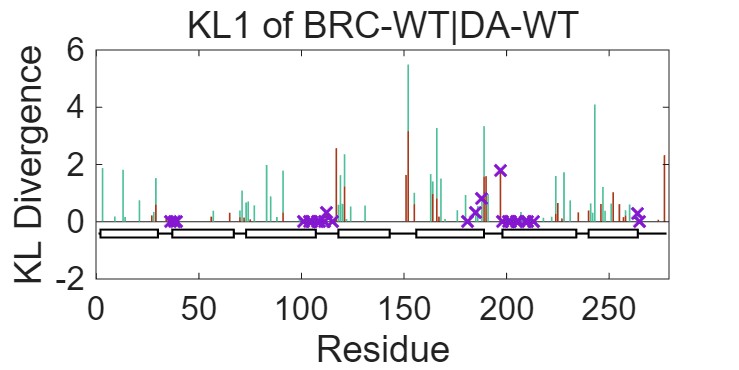

1）test_1101_1（md2pathdev generated)

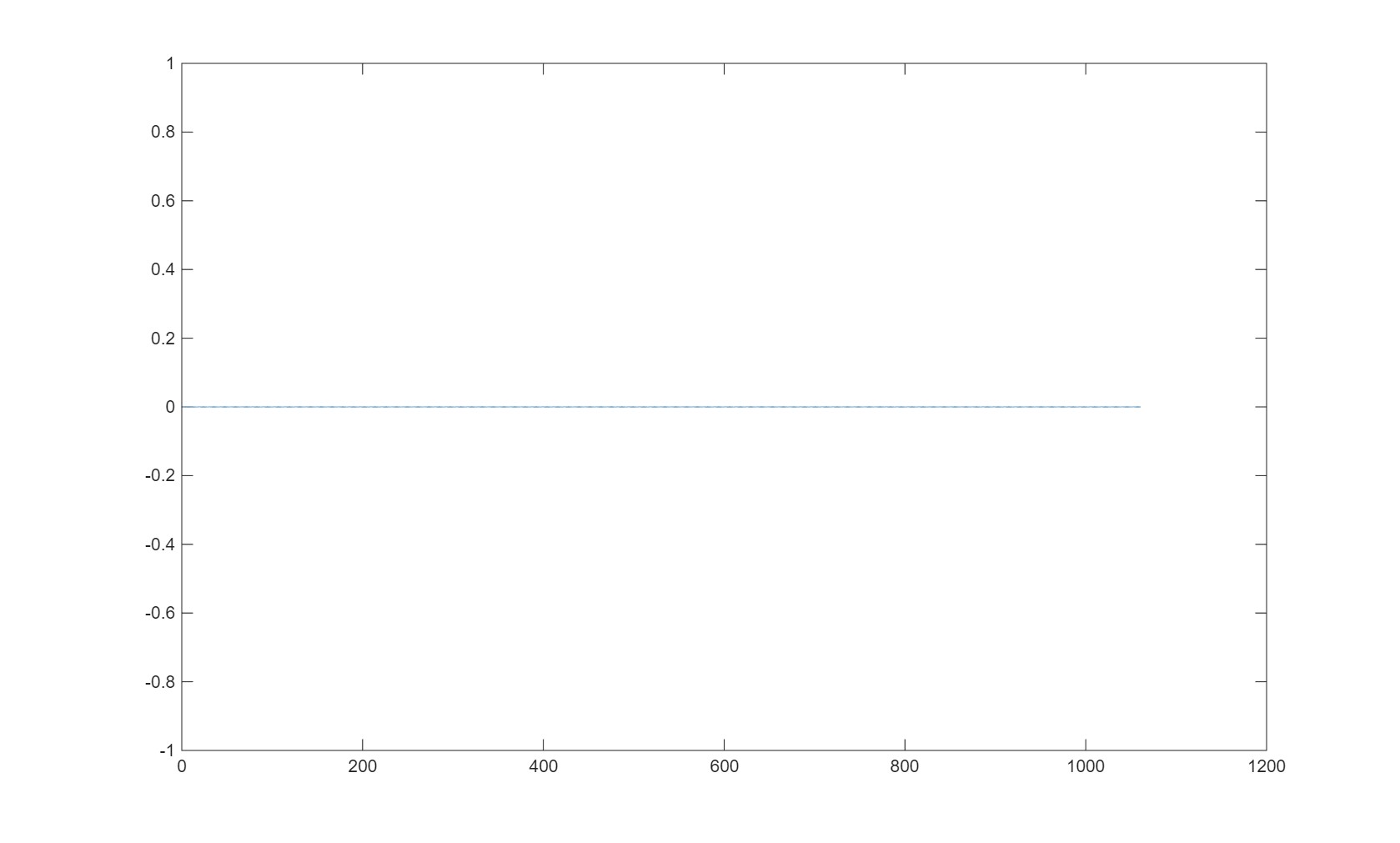

kl1 visualization（probably）

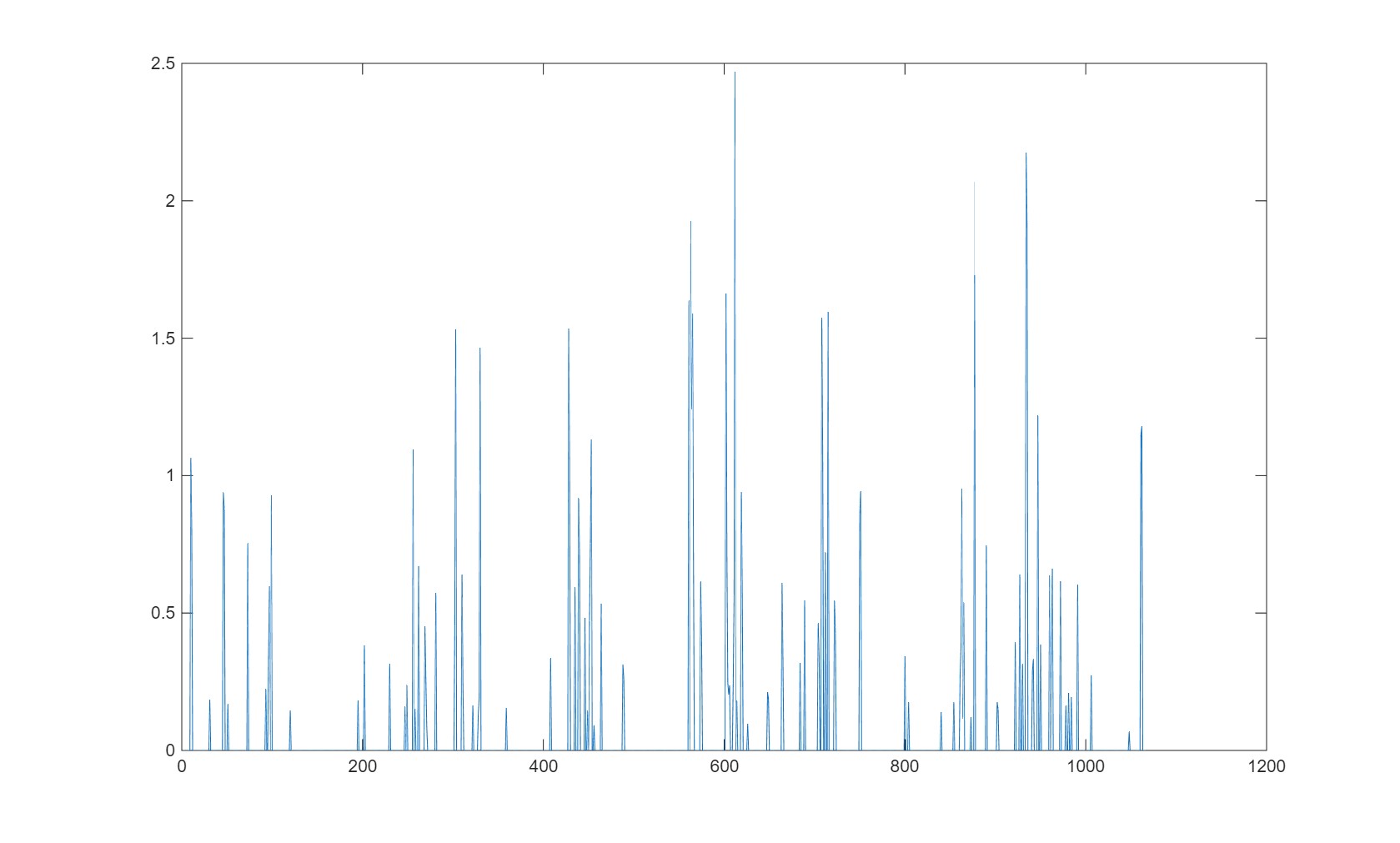

kl-res distribution

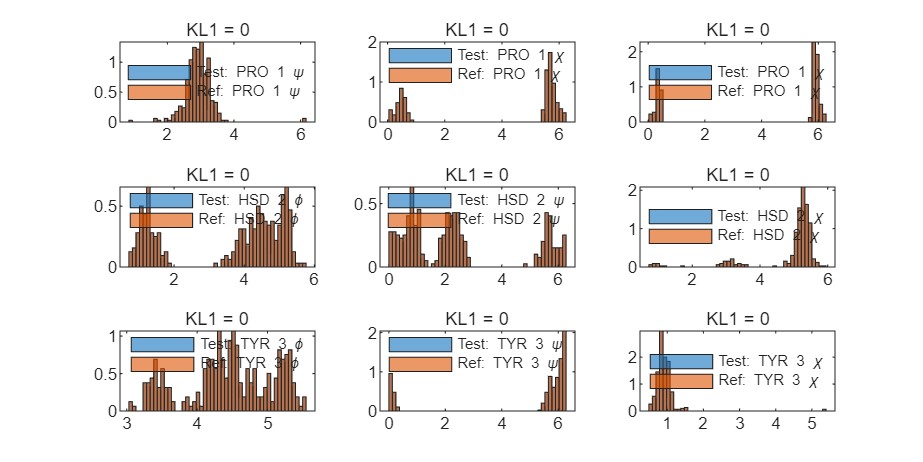

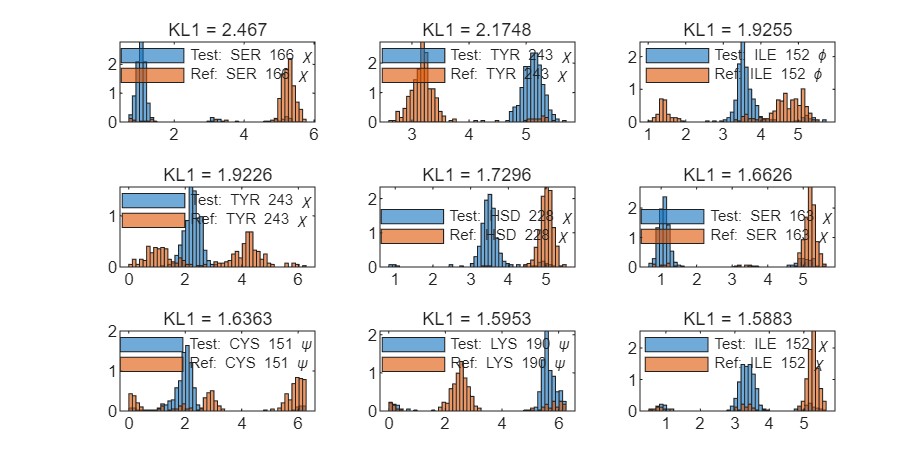

dihedrals distribution(Ref .vs. Test)

2）test_1101_2（md2pathdev originally contained in /demo）

补充：

kldivMain matlab的测试过程要求1-D2_DA_WT的MI计算结果md2pathdev（详见错误1）。此处测试采用既测试了md2path产生的，也测试了demo本身自带的md2pathdev文件夹。

错误1：错误使用 save

由于 'D:\Matlab\Works\AlloCraft\demo\step1\1-D2_DA_WT\md2pathdev' 不存在，无法创建 'dihedrals.mat'。

出错 Simulation/computeDihedrals (第 89 行)

save(options.Path, 'dihedrals', 'reSort');

^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^

出错 kldivMain (第 139 行)

refSim.computeDihedrals( 'Path', fullfile(settings.refdir, "md2pathdev","dihedrals.mat"),...

总结：黑盒测试不符合预期，并且kl的计算matlab版本依赖于参考体系的MI计算。测试下来，具体依赖的量为dihedrals.mat，BS_residu.txt,建议明确python版本是否实现了同样的依赖传递。

2.全程测试

测试标准：关键变量的断点等价测试

关键变量：{

kl1：一阶KL散度
kl2：二阶KL散度
dihedralsRef:参考系统的二面角数据
dihedralsTest：测试系统的二面角数据

}

###以下过程采用的matlab数据产出与test_1101_1 一致

测试方案：

matlab版本保存关键变量：*.mat

python 同样保存关键变量：*.npy

比较对应关键变量之间的差异：

1）kl1

比对结果：

MATLAB (MATLAB kl1):

- Non-zero values: 118

- Mean: 0.0681

- Length: 1

- Shape: (1, 1066)

Python (Python kl1):

- Non-zero values: 3

- Mean: 0.0015

- Length: 295

- Shape: (295,)

Comparison Results:

- Non-zero count difference: 115

- Mean difference: 0.0666

- Length difference: -294

- Cosine similarity: Cannot compare - different lengths

2）kl2（默认不计算）

3）dihedralsRef

比对结果：

MATLAB dihedralsRef stats:

- Shape: (314, 1066)

- Non-zero count: 334724

- Mean: 4.2881

Python dihedralsRef stats:

- Shape: (295, 8)

值得注意的是，python中dihedralsTest/Ref中存在许多空值阵列，matlab版本中并没有这种情况：

array([nan, nan, nan, nan, nan, nan, nan, nan, nan, nan, nan, nan, nan,

nan, nan, nan, nan, nan, nan, nan, nan, nan, nan, nan, nan, nan,

nan, nan, nan, nan]) ]]

4）dihedralsTest

比对结果：

MATLAB dihedralsTest content (first 5 rows):

[[6.16714437 0.45286268 0.43257636 ... 2.38117311 1.18061491 5.25285963]

[2.69939788 6.02492648 5.98582133 ... 2.19857802 1.08216082 2.98703869]

[3.05658081 0.57866149 0.30948201 ... 4.23180163 4.79413621 3.44941891]

[3.0065602 0.59420209 0.5067571 ... 2.06935103 4.52787803 3.31760294]

[2.93705326 5.94524694 5.94910143 ... 4.29951669 3.86043934 3.15148747]]

MATLAB dihedralsTest stats:

- Shape: (316, 1066)

- Non-zero count: 336856

- Mean: 4.2851

Python dihedralsTest stats:

- Shape: (295, 8)

总结：不管是kl，还是dihedrals的计算结果都与matlab版本中的变量有很大的差别，实际值不一致、维度不一致。其次，由于python版本计算结果包含诸多连续的空值，有较大可能出现错误。并且输入数据整体一致，结果出现较大差别，建议重新确认流程。

3.参数确认

1）n_blocks（python )==4

nBlocks（matlab）==6

2) dihs（python）== ['phi','psi','chi_1','chi_2',chi2','chi_3','chi_4']

matlab中没有明确的dihs变量，相关的只有dihText和dihType

dihText（matlab）=="\chi" （由dihType==0 决定）

4.参数调整后的再测试

修改参数：n_blocks==6

dihs=['chi']导致keyerror，因此仅修改n_blocks

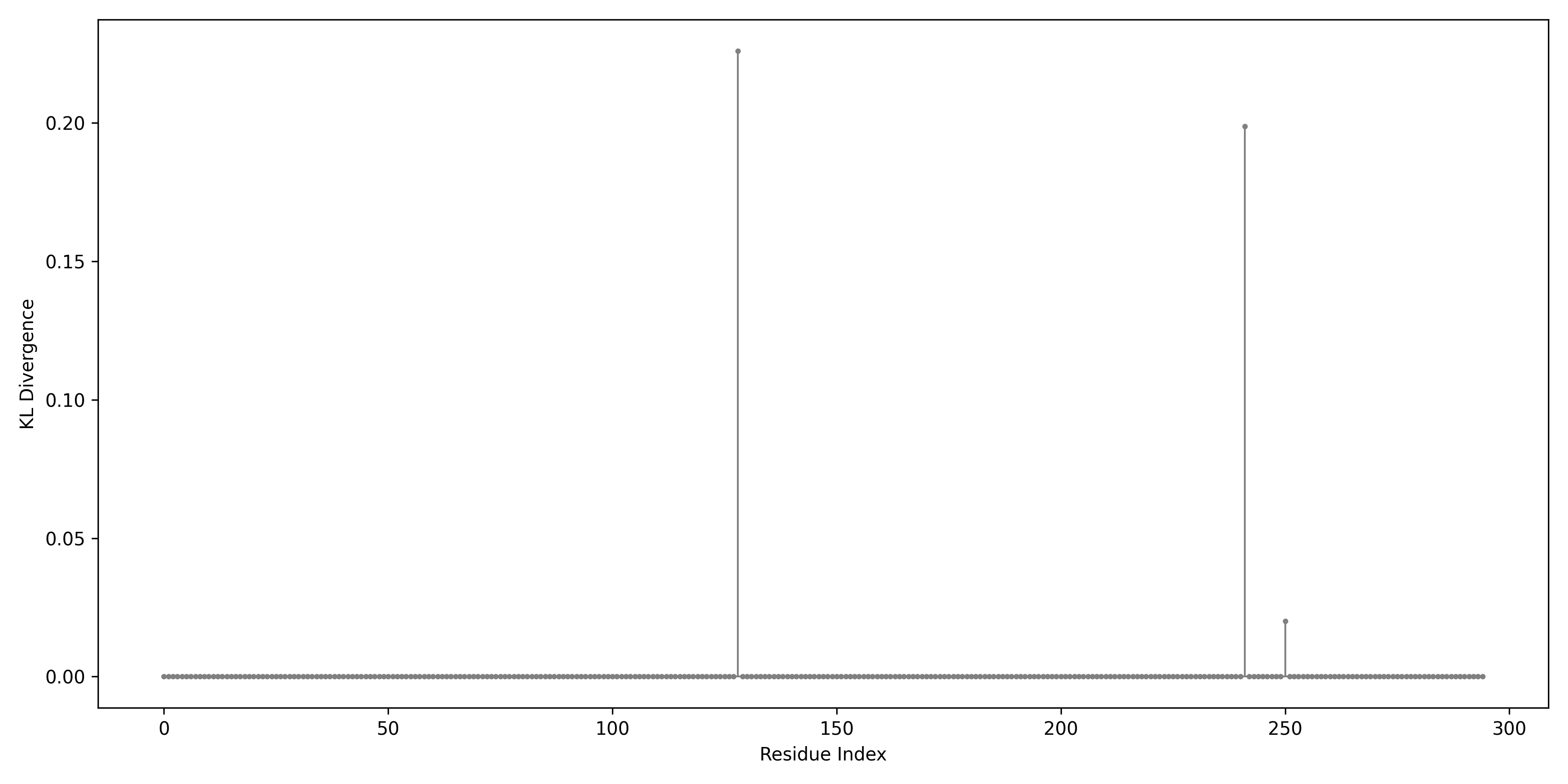

测试结果：

	resid	resname	kl_div
128	130	VAL	0.226054
241	243	TYR	0.19875
250	252	VAL	0.020061

总结：不是由于参数变化导致结果的差异。
