FEL

三条常规 MD 重复轨迹联合构建 FEL

适用体系: 同一体系的 3 条独立常规 MD 轨迹,模拟参数相同,仅初始随机速度不同。
本文示例: noMg/system1
CV 选择: 蛋白主链 RMSD + 蛋白回旋半径 Rg
输出目标: 三条轨迹联合的二维自由能景观(FEL)

一、思路说明

FEL 的基本思想是:
  • 从轨迹中提取两个能表征构象变化的变量(CV)
  • 将每一帧表示为二维坐标 (x, y)
  • 统计二维分布概率
  • 用 F(x,y)=−RTln⁡P(x,y)F(x,y) = -RT\ln P(x,y)F(x,y)=−RTlnP(x,y)
将概率转换为相对自由能最后画成二维自由能图
本教程适用于三条同温度常规 MD 重复轨迹。
因为三条轨迹的温度相同,所以不需要做教程里 REMD 那种温度重加权,直接合并三条轨迹的 (x,y) 数据即可。

二、目录准备

你的总目录为:

  • /home/databank/ydn/DRAK2/MD/Re/noMg/system1/

其中三条轨迹分别为:

  • /home/databank/ydn/DRAK2/MD/Re/noMg/system1/md1
  • /home/databank/ydn/DRAK2/MD/Re/noMg/system1/md2
  • /home/databank/ydn/DRAK2/MD/Re/noMg/system1/md3

新建 FEL 总目录:

  • mkdir -p /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg
  • cd /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg
  • mkdir md1 md2 md3 csv

三、输入轨迹说明

本流程直接使用每条轨迹已有的:

  • analysis/RMSD/dry.xtc

例如:

  • /home/databank/ydn/DRAK2/MD/Re/noMg/system1/md1/analysis/RMSD/dry.xtc

以及共同的拓扑文件:

  • /home/databank/ydn/DRAK2/MD/Re/noMg/system1/parameters/native.prmtop

这里不再使用 gmx rms,因为之前实践中发现:

  • gmx rms 读取 dry-align.xtc 时会出现 triclinic / PBC warning

  • 后段 RMSD 会异常飙高到几千

  • 不适合作为 FEL 输入

因此本教程统一改为:
直接用 cpptraj 从 dry.xtc 中计算 RMSD 和 Rg
这样更稳。

四、参考结构生成

每条轨迹先提取第一帧作为参考结构 ref_md*.pdb。

md1


  • cpptraj << EOF
  • parm /home/databank/ydn/DRAK2/MD/Re/noMg/system1/parameters/native.prmtop
  • trajin /home/databank/ydn/DRAK2/MD/Re/noMg/system1/md1/analysis/RMSD/dry.xtc 1 1
  • trajout /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/md1/ref_md1.pdb pdb
  • run
  • quit
  • EOF

md2


  • cpptraj << EOF
  • parm /home/databank/ydn/DRAK2/MD/Re/noMg/system1/parameters/native.prmtop
  • trajin /home/databank/ydn/DRAK2/MD/Re/noMg/system1/md2/analysis/RMSD/dry.xtc 1 1
  • trajout /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/md2/ref_md2.pdb pdb
  • run
  • quit
  • EOF

md3


  • cpptraj << EOF
  • parm /home/databank/ydn/DRAK2/MD/Re/noMg/system1/parameters/native.prmtop
  • trajin /home/databank/ydn/DRAK2/MD/Re/noMg/system1/md3/analysis/RMSD/dry.xtc 1 1
  • trajout /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/md3/ref_md3.pdb pdb
  • run
  • quit
  • EOF

注意:
这一步读取 4G 级别 XTC 可能比较慢,跑一两分钟是正常现象,不一定是卡死。

五、用 cpptraj 直接计算 RMSD 和 Rg

这里选用的 CV 为:

  • x:蛋白主链 RMSD

  • y:蛋白回旋半径 Rg

蛋白残基范围按你当前体系写为:

  • :1-292

对齐和计算 RMSD 所用原子为蛋白主链:

  • @C,CA,N,O

1)md1_fel.in

在:

  • /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/md1/

新建文件 md1_fel.in:

  • parm /home/databank/ydn/DRAK2/MD/Re/noMg/system1/parameters/native.prmtop
  • trajin /home/databank/ydn/DRAK2/MD/Re/noMg/system1/md1/analysis/RMSD/dry.xtc

  • reference /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/md1/ref_md1.pdb
  • autoimage
  • rms ToRef reference :1-292@C,CA,N,O out /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/md1/rmsd_protein.dat
  • radgyr :1-292 out /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/md1/rg_protein.dat

  • run
  • quit

运行:

  • cd /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/md1
  • cpptraj -i md1_fel.in

2)md2_fel.in

在:

  • /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/md2/

新建 md2_fel.in:

  • parm /home/databank/ydn/DRAK2/MD/Re/noMg/system1/parameters/native.prmtop
  • trajin /home/databank/ydn/DRAK2/MD/Re/noMg/system1/md2/analysis/RMSD/dry.xtc

  • reference /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/md2/ref_md2.pdb
  • autoimage
  • rms ToRef reference :1-292@C,CA,N,O out /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/md2/rmsd_protein.dat
  • radgyr :1-292 out /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/md2/rg_protein.dat

  • run
  • quit

运行:

  • cd /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/md2
  • cpptraj -i md2_fel.in

3)md3_fel.in

在:

  • /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/md3/

新建 md3_fel.in:

  • parm /home/databank/ydn/DRAK2/MD/Re/noMg/system1/parameters/native.prmtop
  • trajin /home/databank/ydn/DRAK2/MD/Re/noMg/system1/md3/analysis/RMSD/dry.xtc

  • reference /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/md3/ref_md3.pdb
  • autoimage
  • rms ToRef reference :1-292@C,CA,N,O out /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/md3/rmsd_protein.dat
  • radgyr :1-292 out /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/md3/rg_protein.dat

  • run
  • quit

运行:

  • cd /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/md3
  • cpptraj -i md3_fel.in

六、检查输出文件是否正常

以 md1 为例:

  • head rmsd_protein.dat
  • tail rmsd_protein.dat
  • head rg_protein.dat
  • tail rg_protein.dat

正常现象应为:

  • rmsd_protein.dat 前后数值都在合理范围,单位为 Å

  • rg_protein.dat 第 2 列为实际 Rg,单位也为 Å

你当前体系中,md1 的输出表现为:

  • RMSD 大多数在 2–3 Å

  • 最大可到 6 Å 左右,但属于连续构象区间,不是孤立错误帧

  • Rg 约在 19.5–20.6 Å 范围

说明这条流程是可用的。

七、提取三条轨迹的 x/y 数据

进入 csv/ 目录:

  • cd /home/databank/ydn/DRAK2/MD/Re/noMg/system1/FEL_rmsd_rg/csv

提取 rmsd_protein.dat 和 rg_protein.dat 的第 2 列,组成 x,y 文件。

  • awk 'NR>1{print $2}' ../md1/rmsd_protein.dat > md1_rmsd.txt
  • awk 'NR>1{print $2}' ../md1/rg_protein.dat   > md1_rg.txt
  • paste -d, md1_rmsd.txt md1_rg.txt | sed '1ix,y' > md1_xy.csv

  • awk 'NR>1{print $2}' ../md2/rmsd_protein.dat > md2_rmsd.txt
  • awk 'NR>1{print $2}' ../md2/rg_protein.dat   > md2_rg.txt
  • paste -d, md2_rmsd.txt md2_rg.txt | sed '1ix,y' > md2_xy.csv

  • awk 'NR>1{print $2}' ../md3/rmsd_protein.dat > md3_rmsd.txt
  • awk 'NR>1{print $2}' ../md3/rg_protein.dat   > md3_rg.txt
  • paste -d, md3_rmsd.txt md3_rg.txt | sed '1ix,y' > md3_xy.csv

八、合并三条轨迹

将三条轨迹联合为一个总文件 all_xy.csv:

  • (head -n 1 md1_xy.csv && tail -n +2 md1_xy.csv && tail -n +2 md2_xy.csv && tail -n +2 md3_xy.csv) > all_xy.csv

检查:

  • head all_xy.csv
  • wc -l all_xy.csv

理论上应为:

  • 第一行:x,y

  • 总行数接近三条轨迹数据之和加 1 行表头

九、根据二维概率分布计算自由能网格

在 csv/ 目录下新建 build_fel.py:

  • import numpy as np
  • import pandas as pd

  • input_file = "all_xy.csv"
  • output_file = "fel_grid.csv"

  • temperature = 300.0
  • R = 0.0019872041   # kcal/mol/K
  • x_bins = 80
  • y_bins = 80

  • df = pd.read_csv(input_file)

  • x = df["x"].values
  • y = df["y"].values

  • H, xedges, yedges = np.histogram2d(
  •     x, y,
  •     bins=[x_bins, y_bins]
  • )

  • P = H / H.sum()

  • F = np.full_like(P, np.nan, dtype=float)
  • for i in range(P.shape[0]):
  •     for j in range(P.shape[1]):
  •         if P[i, j] > 0:
  •             F[i, j] = -R * temperature * np.log(P[i, j])

  • F = F - np.nanmin(F)

  • rows = []
  • for i in range(len(xedges) - 1):
  •     for j in range(len(yedges) - 1):
  •         x_center = 0.5 * (xedges[i] + xedges[i + 1])
  •         y_center = 0.5 * (yedges[j] + yedges[j + 1])
  •         rows.append([x_center, y_center, F[i, j]])

  • out = pd.DataFrame(rows, columns=["x", "y", "f"])
  • out.to_csv(output_file, index=False)

  • print(f"FEL grid written to {output_file}")
  • print(f"x range: {x.min():.3f} to {x.max():.3f} Å")
  • print(f"y range: {y.min():.3f} to {y.max():.3f} Å")

运行:

  • python build_fel.py

输出文件:

  • fel_grid.csv

其格式为三列:

  • x

  • y

  • f

十、作图

在 csv/ 目录下新建 plot_fel.py:

  • import numpy as np
  • import pandas as pd
  • import matplotlib.pyplot as plt

  • df = pd.read_csv("fel_grid.csv")

  • x_unique = np.sort(df["x"].unique())
  • y_unique = np.sort(df["y"].unique())

  • X, Y = np.meshgrid(x_unique, y_unique, indexing="ij")
  • F = df["f"].values.reshape(len(x_unique), len(y_unique))

  • fig, ax = plt.subplots(figsize=(6, 5))

  • cf = ax.contourf(X, Y, F, levels=20, cmap="rainbow")
  • cbar = plt.colorbar(cf, ax=ax)
  • cbar.set_label("Free energy (kcal/mol)")

  • ax.set_xlabel("Protein backbone RMSD (Å)")
  • ax.set_ylabel("Radius of gyration (Å)")
  • ax.set_title("Free energy landscape from three MD replicas")

  • fig.tight_layout()
  • fig.savefig("fel_contour.png", dpi=300)
  • plt.show()

运行:

  • python plot_fel.py

输出图片:

  • fel_contour.png

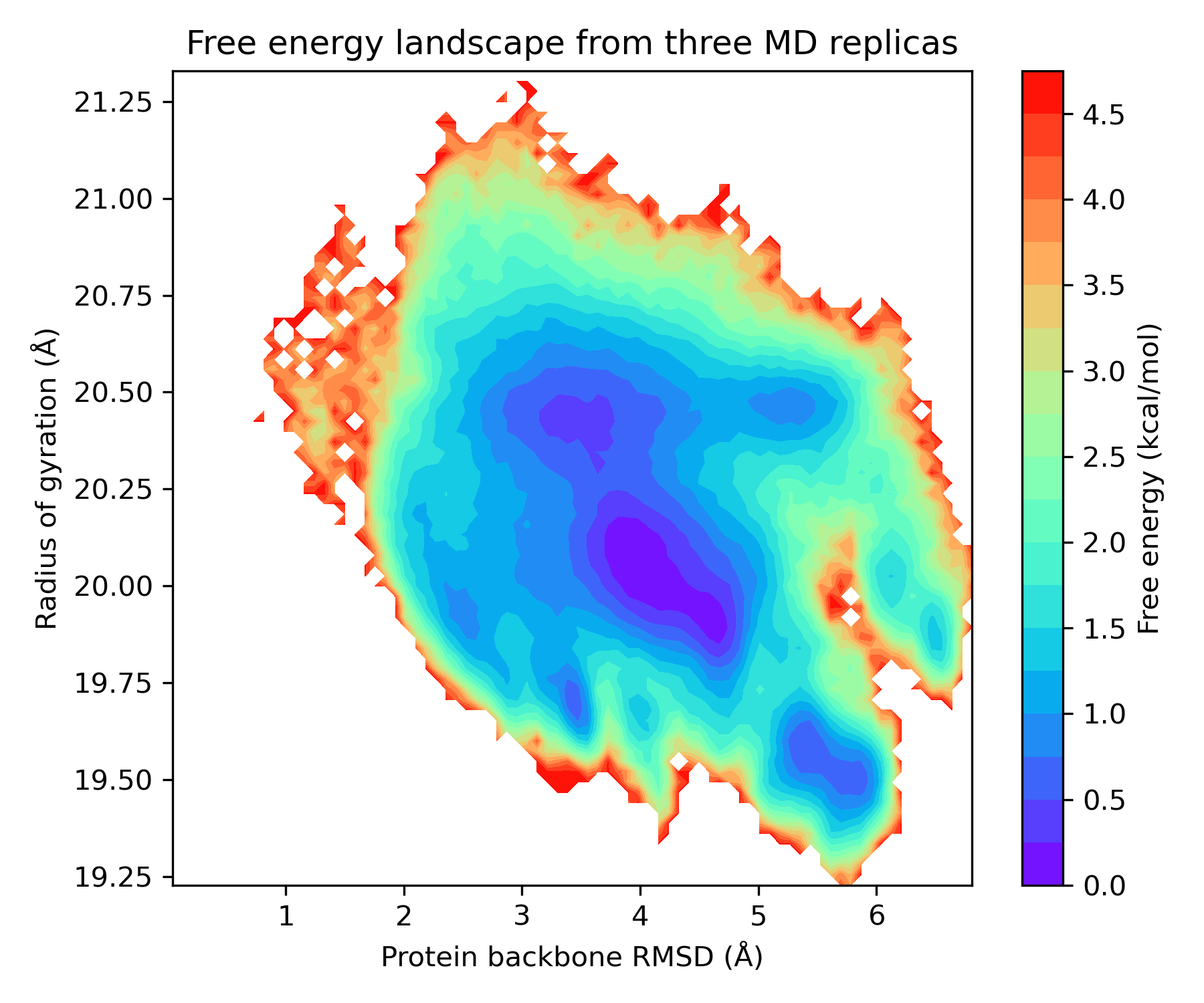

十一、结果解读

你当前得到的图显示:

  • 主低能区大致位于
  • RMSD ≈ 3.5–4.5 Å,Rg ≈ 19.9–20.2 Å

  • 另外在
  • RMSD ≈ 5.4–5.9 Å,Rg ≈ 19.4–19.6 Å
  • 附近还有一个较低能区

这说明:
三条独立重复轨迹联合后,体系并非只停留在单一构象盆,而是可采样到多个相对稳定构象状态。

十二、几点说明

1)为什么不用教程里的温度重加权脚本

因为你现在的三条轨迹:

  • 温度相同

  • mdp 相同

  • 只是随机初速度不同

所以不需要:

  • re_factor = temp / reference_temp

这种多温度重加权逻辑。
三条独立重复轨迹联合构建的自由能景观显示,体系并非局限于单一构象盆,而是存在多个低能区域。其中主低能盆位于 RMSD 约 3.5–4.5 Å、Rg 约 19.9–20.2 Å,代表体系的主要稳定构象。另一个较低能区域出现在较高 RMSD(约 5.4–6.0 Å)且较低 Rg(约 19.4–19.6 Å)区域,提示体系还可采样到一种更紧凑但构象偏移较大的状态。不同低能区之间通过连续能量分布相连,表明这些构象状态之间存在可逆转变。
